Engineering für Extreme: Hauptarm einer Zentrifuge
Für unseren Kunden AMST aus Österreich haben wir die Kernkomponenten eines Hauptarms für eine Zentrifuge gefertigt. Dieses High-Tech-System dient sowohl als Trainingsgerät für Piloten als auch zur Materialprüfung – und muss daher extremen Belastungen standhalten.
Projektumfang und Herausforderungen:
Das Projekt lief von 2022 bis 2023 und umfasste die komplette Wertschöpfungskette:
- Planung & Vorbereitung: Entwicklung und Qualifizierung spezieller Schweißverfahren
- Fertigung & Prüfung: Herstellung aller Bauteile inklusive umfangreicher Qualitätssicherung
- Oberflächenbehandlung: Lackierung für hohe Luftfeuchtigkeit und Korrosionsschutz
- Vormontage & Logistik: Organisation eines Schwer- und Sondertransports

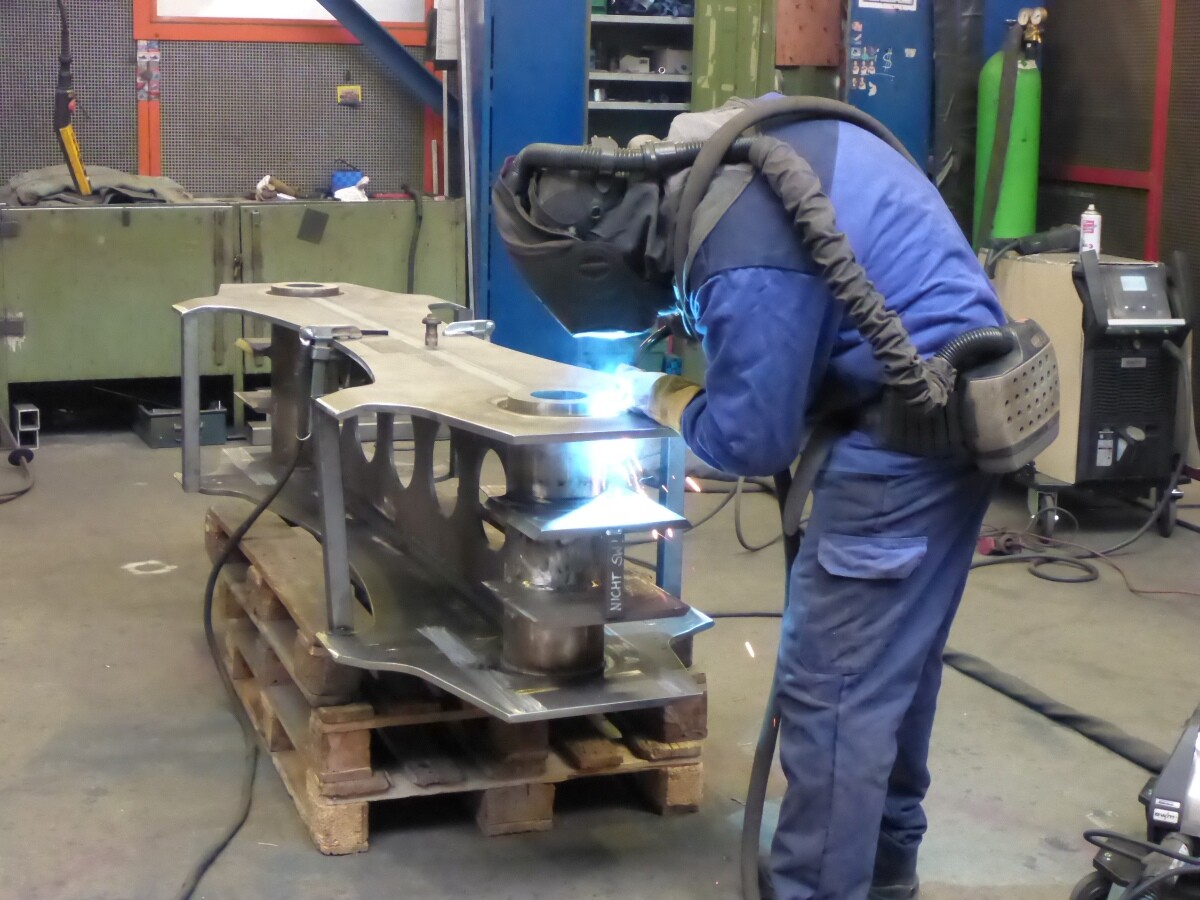

Bereits vor Produktionsbeginn mussten komplexe Schweißverfahren für Rohrkonstruktionen entwickelt und qualifiziert werden. Die Fertigung war geprägt von engen Toleranzen, hohen Qualitätsanforderungen und umfangreichen Prüfplänen, einschließlich ZfP-Prüfungen und Zertifizierungen nach unterschiedlichen Normen.
Präzision in der Umsetzung:

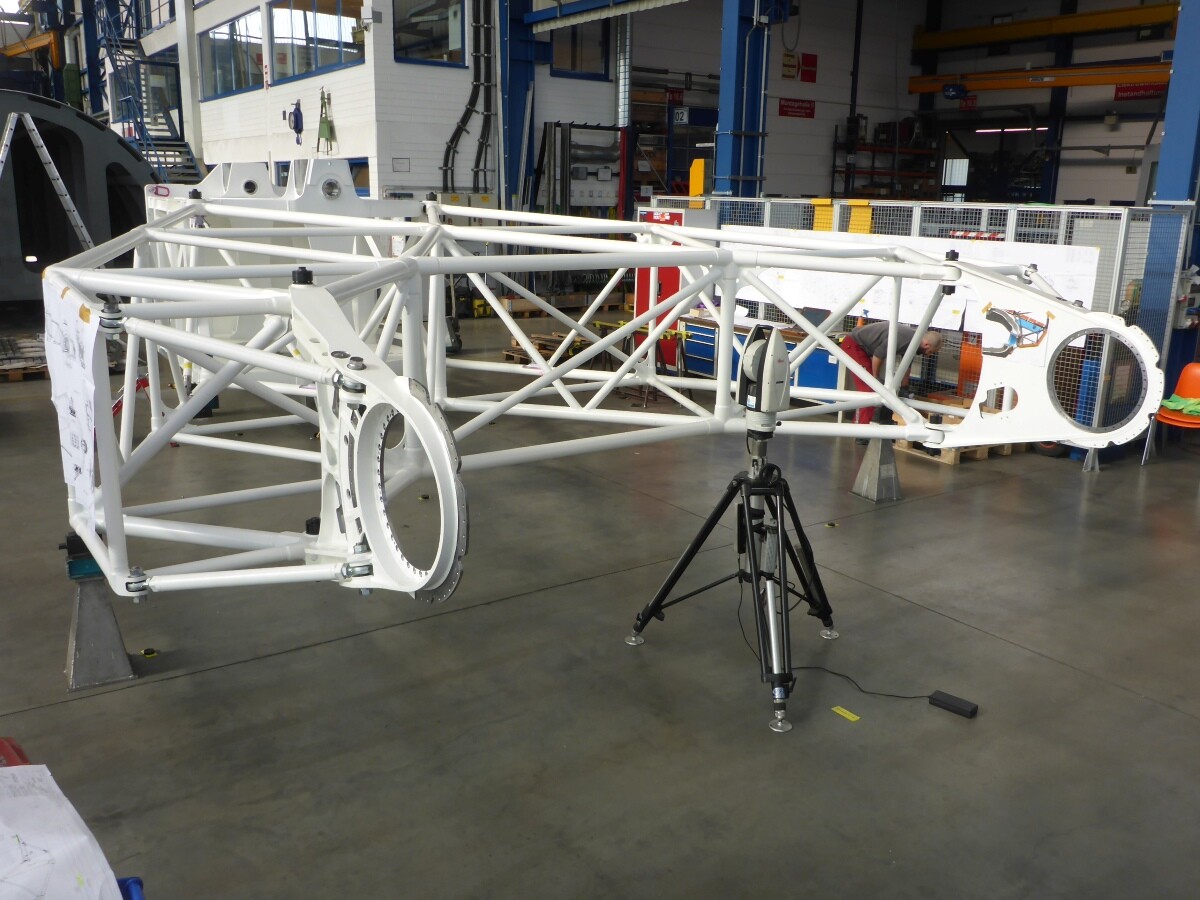

Das Herzstück des Projekts war der Fachwerkarm, eine aufwendige Rohrkonstruktion aus zahlreichen, exakt verschweißten Einzelteilen. Herausforderungen wie Bauteilschrumpfung durch Schweißen, Schweißverzüge und die Einhaltung strengster Maßtoleranzen wurden mit höchster Präzision gemeistert.
Neben dem Fachwerkarm fertigten wir weitere Komponenten:

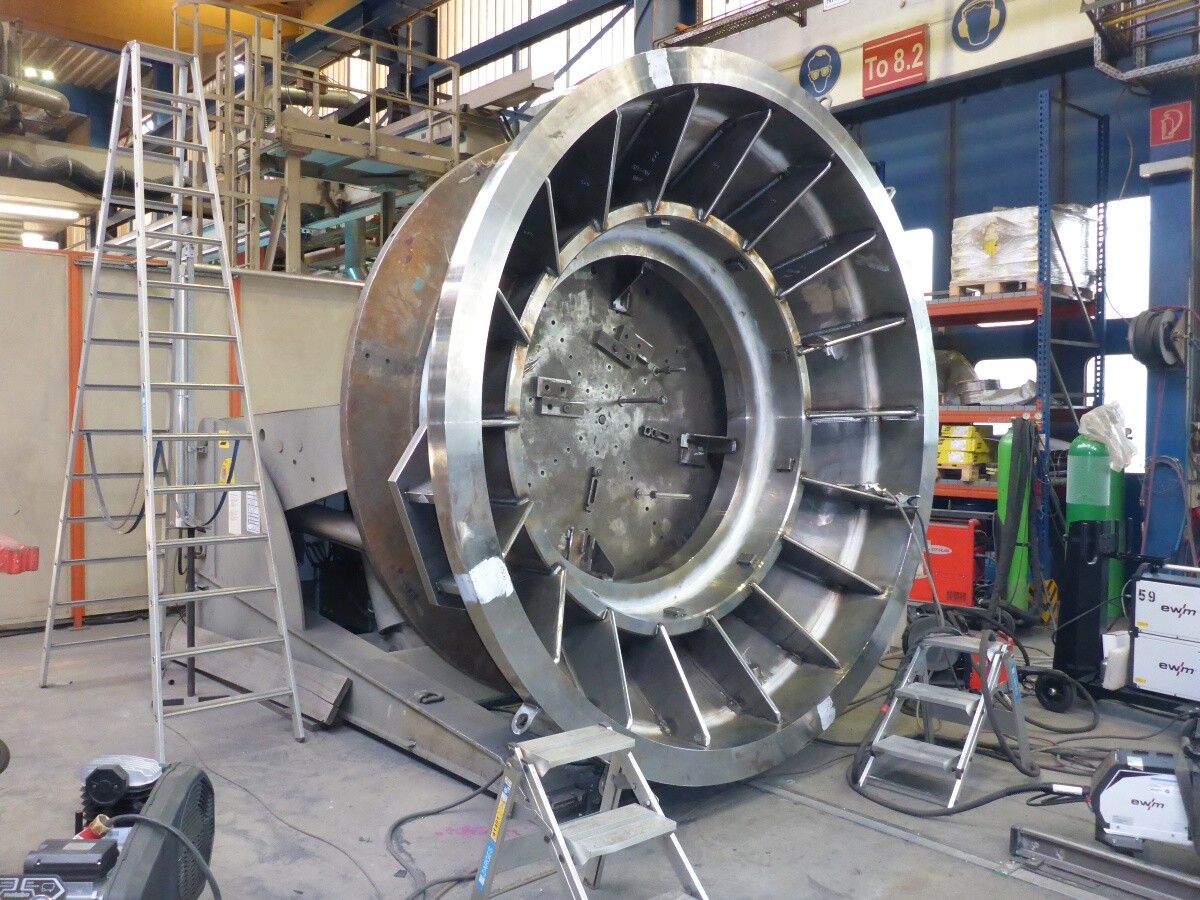

- den Fuß des Arms, vorbereitet für die spätere Einbetonierung

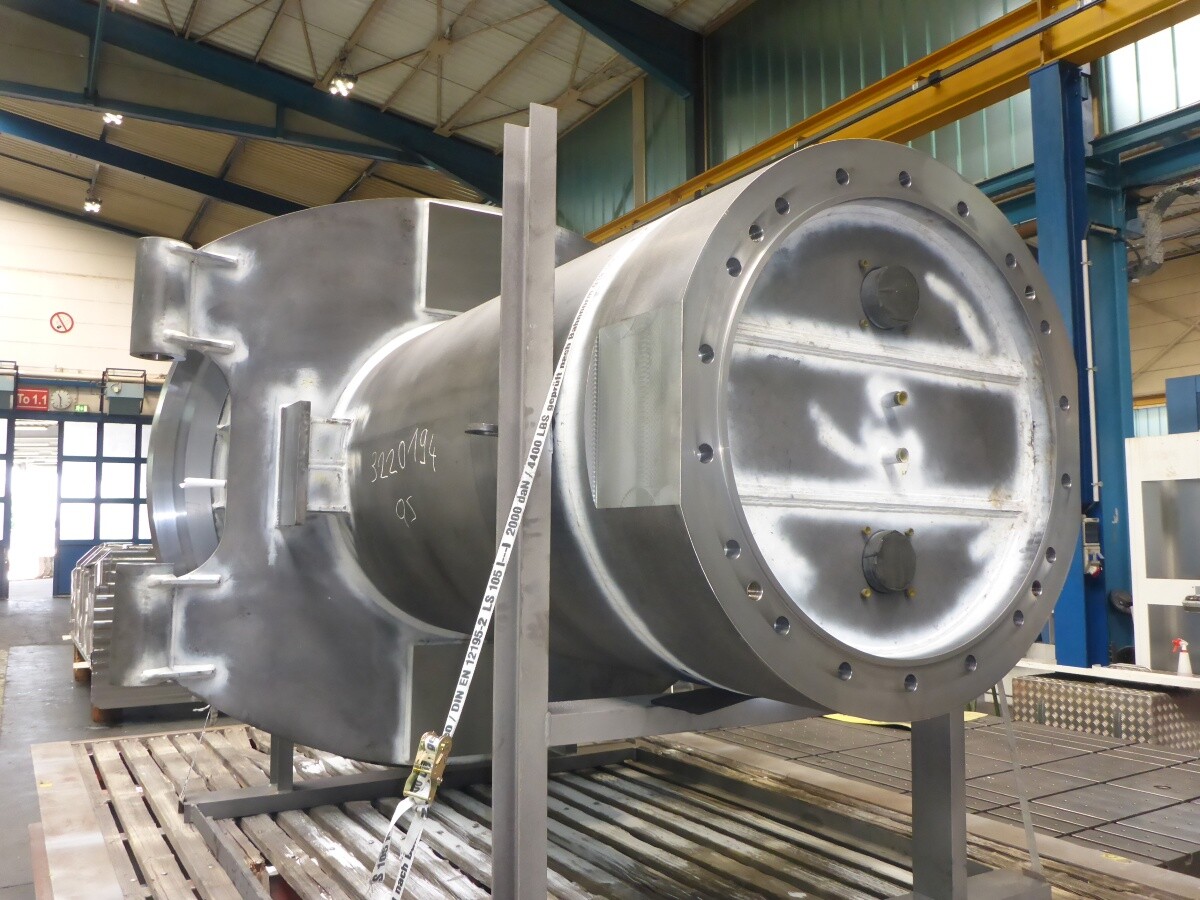

- die Hauptantriebsachse
- den Drehmomentdeckel zur Kraftübertragung
Auch unser Kunde brachte spezielle Anbauteile für die Probemontage ein.
Montage & Speziallogistik:
Nach erfolgreicher Vormontage und einem abschließenden Factory Acceptance Test im Oktober/November 2023 erfolgte die Auslieferung. Die Logistik war eine Herausforderung: Der fertige Hauptarm war so lang wie ein LKW, aber mehr als doppelt so breit. Daher organisierten wir einen Sondertransport mit Genehmigungen und Polizeibegleitung bis zum Ziel in Österreich.
Fazit:
Dieses Projekt zeigt unsere Stärke in der Umsetzung großer, komplexer und qualitätskritischer Bauteile im Maschinenbau – von der ersten Planung bis zur finalen Auslieferung.
